電気工学および制御システムの分野では、リレーは極めて重要な役割を果たします。私は経験豊富なパワー リレー サプライヤーとして、さまざまな種類のリレーを必要とする多様な用途と要件を直接目撃してきました。リレーの世界で最も一般的な違いの 1 つは、高電力リレーと低電力リレーの違いです。このブログでは、これら 2 種類のリレーの違いを深く掘り下げ、その特性、用途、パフォーマンスの側面を探っていきます。
1. 定義と基本機能
リレーは本質的には電気的に動作するスイッチです。電磁石を使用して接点の開閉を制御し、小さな電気信号で大規模な電気回路を制御できるようにします。低電力リレーは、通常は数ワットから数百ワットの範囲の比較的少量の電力を処理するように設計されています。これらのリレーは、電子機器、小型制御回路、低電流信号システムなど、制御される負荷がそれほど大きくないアプリケーションでよく使用されます。
一方、高電力リレーは、はるかに大きな電気負荷を管理するために構築されています。数百ワットから数千ワット、あるいはそれ以上の範囲の電力レベルに対応できます。高出力リレーは、大量の電気エネルギーのオン/オフを切り替える必要がある産業環境、配電システム、および頑丈な機械でよく使用されます。
2. 建設と設計
高電力リレーと低電力リレーの構造は、それぞれの電力処理能力に対応するために大きく異なります。
低電力リレー
低電力リレーは通常、サイズが小さくなります。多くの場合、接点やコイルに軽量の素材が使用されています。接点は銀や銀合金などの金属でできており、導電性が高く、低電流での接触抵抗が低くなります。コイルは、比較的少量の電流を流して接点の作動に必要な磁界を生成するように設計されています。これらのリレーは、用途に応じて、単純な単極設計または多極設計にすることができます。サイズがコンパクトなため、プリント基板 (PCB) やその他のスペースに制約のある環境での使用に適しています。

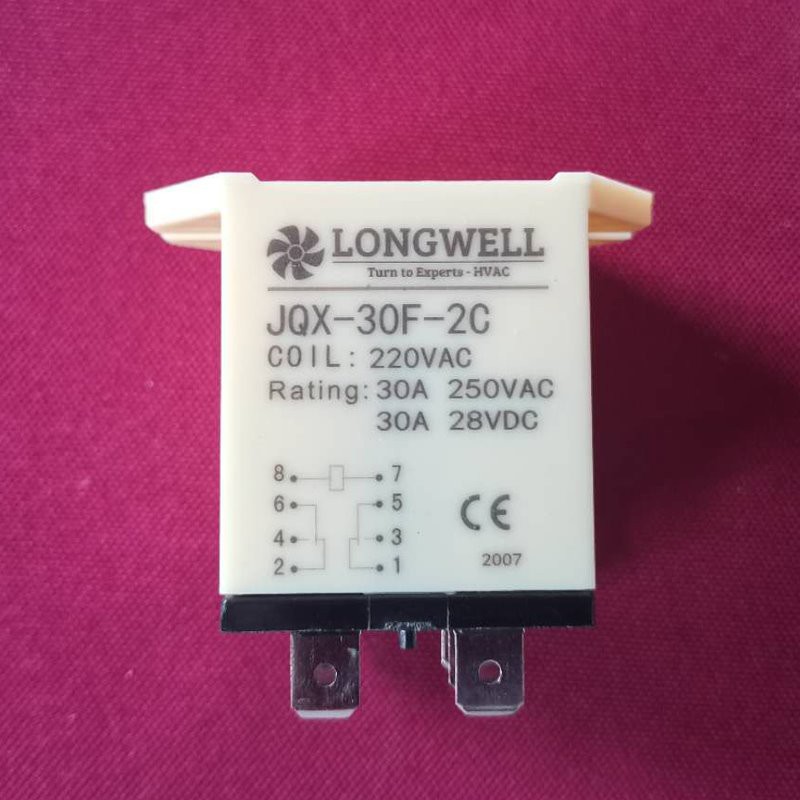

ハイパワーリレー
対照的に、高出力リレーはより大きく、より堅牢に構成されています。接点は、銅 - タングステン、銀 - 酸化カドミウムなど、大電流やアーク放電に耐えられる材料で作られています。これらの材料は融点が高く、大電流のスイッチング時に発生する高エネルギーアークによる浸食に対して優れた耐性を備えています。高出力リレーのコイルは、より大きな電流を処理し、より重い接点を動かすためにより強力な磁場を生成するように設計されています。また、アークを素早く消して接点への損傷を防ぐためのアークシュートなどの追加機能が組み込まれている場合もあります。
3. 電気的特性
高電力リレーと低電力リレーの電気的特性は大きく異なり、さまざまなアプリケーションでのパフォーマンスに直接影響します。
コイルの電圧と電流
低電力リレーは通常、5V、12V、または 24V DC などの低コイル電圧で動作します。コイル電流も比較的小さく、通常は数ミリアンペアから数十ミリアンペアの範囲です。これにより、マイクロコントローラーやその他の電子デバイスにあるような低電圧制御回路との接続が容易になります。
一方、高出力リレーは、110V または 220V AC または DC などのより高いコイル電圧を必要とし、より大きなコイル電流を消費する場合があります。重い接点を作動させるのに必要な強力な磁場を生成するには、より高いコイル電力が必要です。
接点の定格
接点定格はリレーの最も重要な電気的特性の 1 つです。接点が安全に処理できる最大電圧と電流を指定します。低電力リレーの接点定格は比較的低く、通常は低電圧で数アンペアの範囲です (たとえば、24V DC で 5A)。そのため、LED、小型モーター、電子センサーなどの小型負荷の制御に適しています。
高出力リレーの接点定格ははるかに高くなります。これらは、高電圧 (たとえば、230 V AC で 50 A) で数十アンペア、さらには数百アンペアの電流を処理できます。これにより、産業用モーター、ヒーター、配電システムなどの大きな負荷を制御できるようになります。
接触抵抗
接触抵抗は、リレーの閉じた接点間の抵抗です。低電力リレーでは、接触抵抗は非常に低く、通常はミリオームの範囲にあります。この低い抵抗により、接点が閉じているときの電力損失と発熱が最小限に抑えられます。これは、低電力回路の効率的な動作にとって重要です。
高出力リレーでは、接触抵抗も可能な限り低く保たれますが、より大きな接触サイズと使用される材料により、接触抵抗がわずかに高くなる場合があります。ただし、接触抵抗がわずかに増加しただけでも、大電流を扱う場合には大幅な電力損失と発熱が発生する可能性があります。したがって、高出力リレーには冷却機構が組み込まれているか、熱を効果的に放散するように設計されていることがよくあります。
4. アプリケーション
高電力リレーと低電力リレーの電力処理能力と電気的特性の違いにより、さまざまな用途での使用が可能になります。
低電力リレーのアプリケーション
- 家電: 低電力リレーは、テレビ、ラジオ、オーディオ システムなどの家電製品で広く使用されています。チャンネルの変更、音量の調整、入力ソースの選択など、さまざまな機能を切り替えるために使用されます。
- カーエレクトロニクス: 自動車では、パワーウィンドウ、ドアロック、室内照明の制御など、さまざまな機能に低電力リレーが使用されています。
- 制御システム: ホームオートメーション機器や小型産業用制御パネルなどの小型制御システムでも使用されます。たとえば、低電力リレーを使用して、家庭用暖房システムの小型ファンやソレノイド バルブを制御できます。
ハイパワーリレーアプリケーション
- 産業機械: 高電力リレーは、旋盤、フライス盤、搬送システムなどの産業機械に不可欠です。これらは、モーターや機械のその他の高出力コンポーネントへの電力供給を制御するために使用されます。
- 配電: 配電システムでは、異なる回路間で大量の電気エネルギーを切り替えるために高電力リレーが使用されます。また、故障した回路を隔離するための回路ブレーカーやその他の保護装置にも使用されます。
- HVAC システム: 高出力リレーは、暖房、換気、空調 (HVAC) システムで大型コンプレッサー、ファン、ヒーターの動作を制御するために使用されます。関連する HVAC コンポーネントの詳細については、当社の Web サイトをご覧ください。ACシェードポールモーターそしてCJX2 ACコンタクタページ。
5. パフォーマンスと信頼性
高電力リレーと低電力リレーの性能と信頼性は、その設計とアプリケーションの要件に影響されます。
低電力リレー
低電力リレーは一般に、スイッチング速度が速く、動作寿命が長いです。小さな電流を処理するため、接点の磨耗が少なく、アーク放電のリスクが最小限に抑えられます。これにより、スイッチング サイクルが数百万回に及ぶ場合でも確実に動作することが可能になります。ただし、電気ノイズや干渉に対してより敏感になる可能性があり、誤ったトリガーやその他の誤動作を引き起こす可能性があります。
ハイパワーリレー
高出力リレーは、大電流のスイッチングに伴う過酷な条件に耐えるように設計されています。接点が重く、作動に必要な磁界が強いため、低電力リレーに比べてスイッチング速度が遅くなります。高電力リレーの接点は、特に誘導性負荷を切り替えるときに摩耗や浸食が起こりやすくなります。したがって、信頼性の高い動作を確保するには、より頻繁なメンテナンスと交換が必要になる場合があります。
6. コストに関する考慮事項
高電力リレーと低電力リレーのコストも異なります。低電力リレーは、サイズが小さく、構造が簡単で、材料が低コストであるため、一般に安価です。これらは、コストが重要な要素であり、電力要件がそれほど高くないアプリケーションに適しています。
高出力リレーは、サイズが大きく、構造がより複雑で、高品質の材料が使用されているため、より高価になります。ただし、大きな電気負荷を処理できる能力と、要求の厳しいアプリケーションにおける信頼性によって、コストは正当化されます。
結論
要約すると、高電力リレーと低電力リレーの違いは、構造、電気的特性、用途、性能、コストの点で大きく異なります。パワーリレーのサプライヤーとして、当社はさまざまな顧客の固有の要件を理解しており、お客様の特定の用途に適したタイプのリレーを提供できます。小型電子機器用の低電力リレーが必要な場合でも、産業システム用の高電力リレーが必要な場合でも、当社にはお客様のニーズを満たす専門知識と製品があります。
当社の購入に興味がある場合は、パワーリレー製品に関するご質問や、アプリケーションに対する特定のリレーの適合性についてご質問がございましたら、詳細な議論や調達交渉についてお気軽にお問い合わせください。
